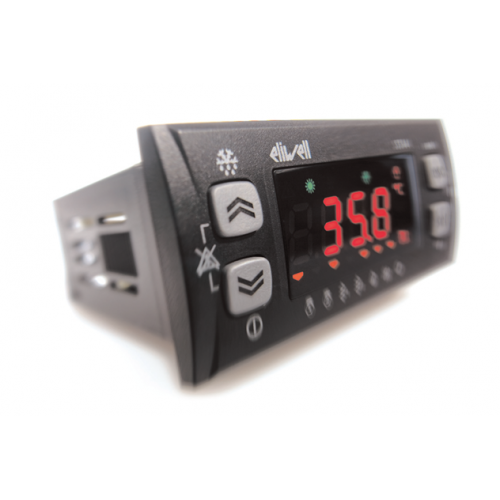

Електронний блок керування Eliwell EWCM 4180
Серія контролерів для обслуговування компресорних станцій EWCM 400 – випускається у стандартному форматі Eliwell 32x74.
Вони мають чотири вихідних реле для управління компресорами, аналоговий вхід всмоктування (NТС датчик температури або датчик тиску), аналоговий вхід конденсації (4....20 мА від датчика тиску) та 7 цифрових входів для управління температурними аваріями компресорів, аваріями високого та низького тиску та аварією повної зупинки установки. Вони мають ТТL порт для підключення до системи Те1еvis і для використання Картки Копіювання (Сору Саrd), що дозволяє провести швидке програмування приладу. Усі моделі підтримують підключення за стандартним протоколом ModBUS-RTU.
Дані відображаються на 3-х цифровому дисплеї; джерело живлення 12В~/-.
Модель EWCM 4120 має ШІМ вихід для керування вентиляторами конденсатора до 2А; за більшої потужності необхідно підключати зовнішній пристрій керування вентиляторами. Вона також має аналоговий вихід на 24Вт для обслуговування аварій.
Модель EWCM 4150 має вихідне реле аварійне. Вона призначена контролю конденсації.
Характеристики:
| Захист передньої панелі | IР 65 |
| Корпус: | Пластик зі ступенем пожежної безпеки UL94-V0 |
| Розмір | Лицьова панель 32х74 мм, глибина 70 мм. |
| Монтаж | На панель отвір 71x29 мм. |
| Підключення | Гвинтові клеми для провідників з перетином до 2,5 мм2 |
| Робоча температура | -5...60 °С |
| Температура зберігання | -20...85 °С |
| Аналоговий вхід всмоктування | NТС датчик температури або вхід 4.. .20 мА від датчика тиску; встановлюється параметром |
| Аналоговий вхід конденсації | Вхід 4...20 мА від датчика тиску |
| Цифрові входи | 7 цифрових входів для аварій низького та високого тиску, віддаленого увімкнення/вимкнення та чотирьох загальних аварій кожного з компресорів |
| Цифрові виходи для компресорів | 4 виходи, реле на 2(2}А 250В~ |
| Аварійний вихід | 1 тиристорний вихід, 24 В-500мА макс (тільки для версії EWCM 4120), або 1 реле 2(2) А 250В~ (тільки для версії EWCM 4150) |
| Аналоговий вихід | 1 ШИМ вихід для керування конденсацією (тільки для версії EWCM 4120) |
| Інверторний вихід | Аналоговий вихід 4.. .20 мА або 0,. .1V 10В (вибирається параметром) для прямого управління інвертором (тільки для версії EWCM 4180) |
| Послідовний порт | TTL порт для Картки Копіювання параметрів та підключення системи віддаленого керування |
| Протокол з'єднання | Televis або MobBUS-RTU протокол |
| Дозвіл датчика всмоктування | 0.1°С для NTC датчика температури, 0.1 бар або 0,01 бар для датчика тиску всмоктування (задається параметром) |
| Дозвіл датчика конденсації | 0.1 бар, фіксовано |
| Точність | 0.8 ° С в діапазоні 0 ... 35 ° С для датчика температури, 1% від шкали для датчика тиску |
| Джерело живлення | 12 В~/- ±10%, 50/60Гц |
| Споживання | 5 ВА |
| Специфікація | Опис |
| Описание |
