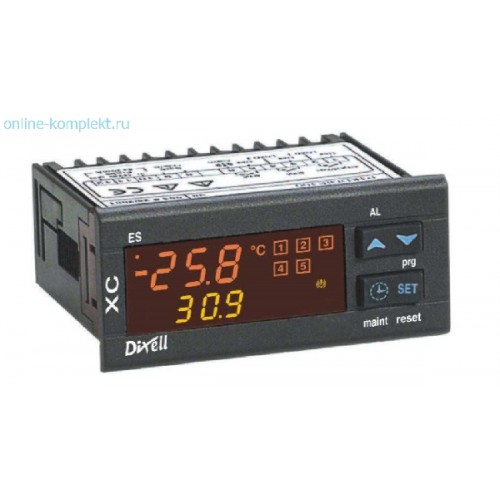

Контролер для компресорної станції Dixell XC650C

Контролер XC650C - цифровий контролер для одночасного керування до 5 компресорів та вентиляторів.

Серії XC650C керують як компресорами, і вентиляторами в системах конденсації.
Компресори можуть бути простими, багатоступеневими або різними потужностями.
Управління здійснюється за допомогою нейтральної зони або пропорційного регулювання і засноване на тиску або температурі, що визначається в зоні низького тиску (компресори) і в колі високого тиску (конденсатори). Спеціальний алгоритм балансує годинник роботи компресорів, розподіляючи навантаження рівномірно.
Контролери можуть конвертувати як високий, так і низький тиск та відображати їх у вигляді температур.
Передня панель надає повну інформацію про роботу системи, відображаючи тиск при всмоктуванні та тиск у конденсаторі (температурі), інформацію про завантаження, можливі аварійні сигнали та умови тих. обслуговування (роботи).
Для кожного джерела навантаження є аварійний вхід, який блокує його роботу. Для забезпечення повної безпеки системи є два аварійні вимикачі високого та низького тиску системи, активація яких призводить до повної зупинки її роботи.
За допомогою "ключа швидкого програмування" (flash-пам'ять) контролер може бути запрограмований, будучи в робочому стані.
Завдяки серійному виходу TTL контролер може бути підключений до системи контролю та моніторингу XJ500, використовуючи стандартний протокол ModBus RTU

Технічні дані:

• Електроживлення: 12, 24Vac
• Перший дисплей: ± 3 з десятковою точкою
• Другий дисплей: ± 4 з десятковою точкою
• Входи датчиків: 2 NTC/PTC/4..20мА
• Цифрові входи: 5 + 1 конфігурований
• Релейні виходи: 5 (реле 6A)
• Аварійний вихід 12V
• Тиристорний вихід (Triac) - опція
• Вихід вентилятора 4..20мА - опція

Iнше: вихід для Hot Key/Prog Tool Kit, TTL, зуммер опціонально

Типи компресорів: багатоступінчасті, різної потужності, напівгерметичні, спіральні та гвинтові

• Управління із зоною пропорційності або нейтральною зоною
• Тип датчиків (NTC/PTC/4..20мА), вибирається за допомогою параметра
• Входи для запобіжних реле низького та високого тиску
• Цифровий вхід для аварії за рівнем рідини
• Аварійний цифровий вхід для кожного навантаження
• Налаштування типу холодоагенту: для контролю температури або тиску
• Лічильник годин роботи з попередженням за часом обслуговування кожного ступеня
• Вихід 4..20мА для регуляторів швидкості обертання або інверторів
• Стандартний протокол зв'язку ModBUS-RTU
• Роз'єм для Hot Key або Prog tool kit для швидкого та легкого програмування
• Максимальне енергоспоживання 5ВА

Подвійний дисплей з червоними (заввишки 8,0мм) та жовтими (заввишки 5,6мм) світлодіодами та 14 індикаторами
Стандартний захист компресора
Типи холодоагенту: R22, R134A, R404A, R507, R717 (також доступні та інші)
Знімні роз'єми на 12-14 контактів
